自制全手工鱼护圈!创意DIY结实赖用

自制 鱼护

看平台大师们每次参加活动,都有奖品拿,很羡慕各位大师,而自己钓鱼水平及文化有限,曾经参加过几次,都没有进入评奖圈,奖品就被大师们瓜分完了,这次又自不量力的参加了,就算丰富平台活动吧!下面分享一下自己动手的制作!

前一段时间出钓,不小心把鱼护圈弄坏了,想换一个新鱼护,但是这个修修还能用,再说有什么可以拦住我们钓鱼人,我们钓鱼人都是心灵手巧,还有什么不能做的,想着就开始寻找材料,

材料10x20的方管,3mm厚,宽为20mm,长40mm长的铁条,8mm×150的螺杆条,螺丝4mm4颗,20mm宽厚为2.5mm,长为1米的铝合金条。

工具:台钻,台钳,手磨机,丝攻,钻头,焊机,尺子,等等,制作过程如下,

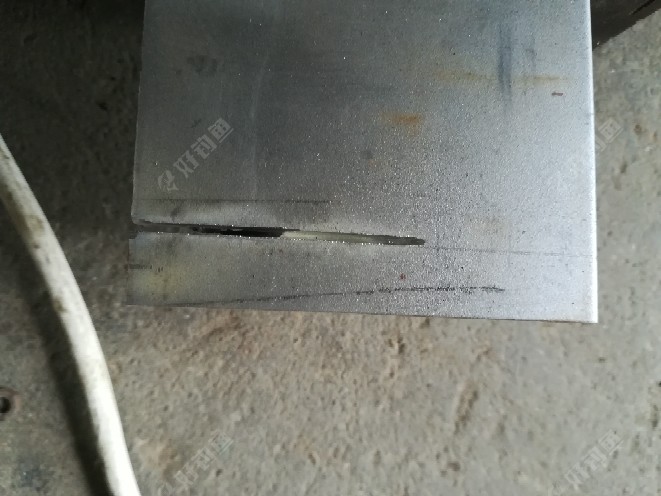

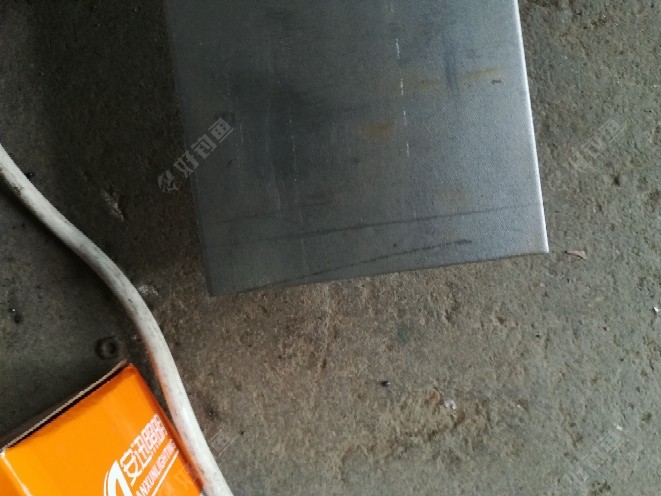

3mm厚的铁板,

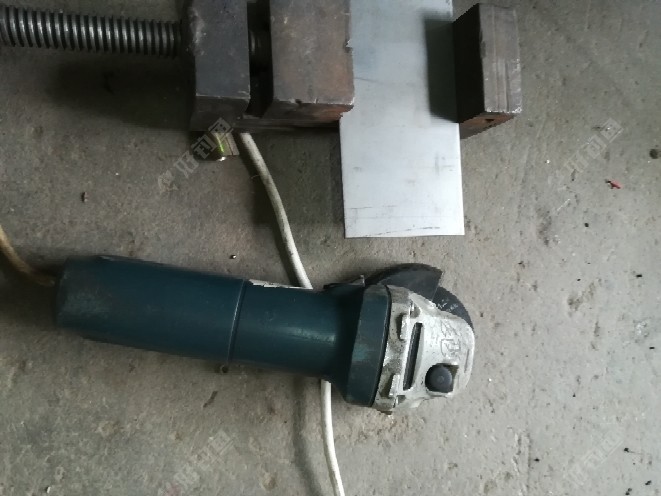

夹好,以免打坏,

切割

主要材料,

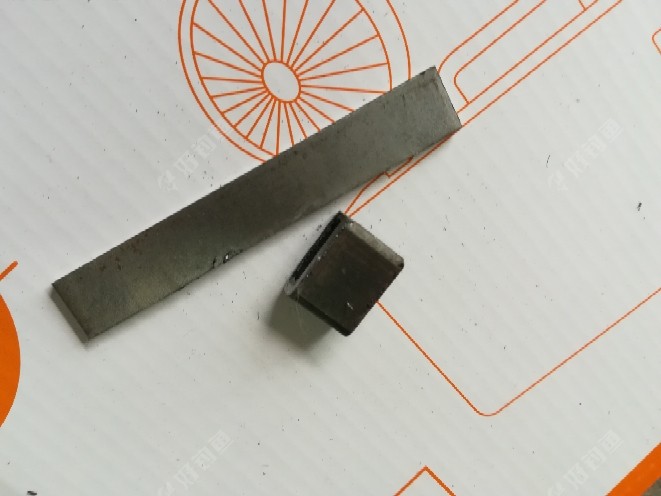

方管与铁板,

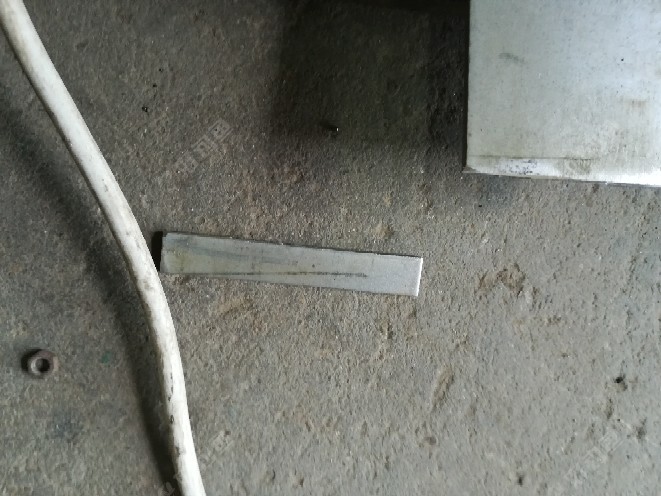

切割好的铁板,

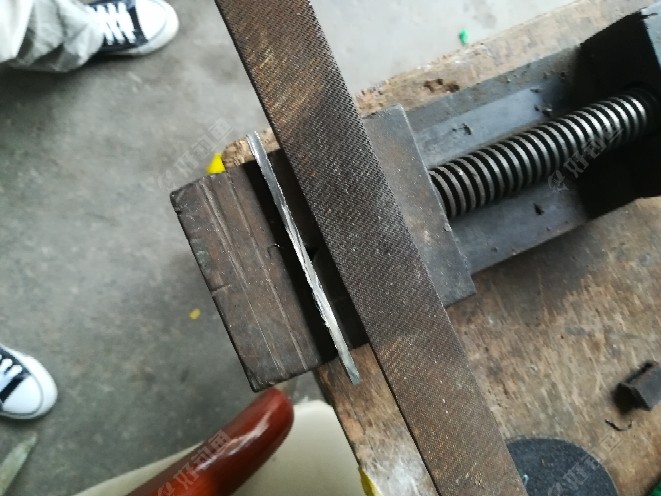

锉刀打平,

先把所有的材料,方管10x20一段长约2cm,厚度3mm的铁板画好2cm宽,4cm长,再用小台钳夹紧,否则会在切割时打坏切割片,切割时防护一定做好,带防护眼镜,口罩,手套,再用角磨机切下来,切割时手抓紧角磨机,切割时注意安全!切好后,再用锉刀锉平,为下一步作好准备!

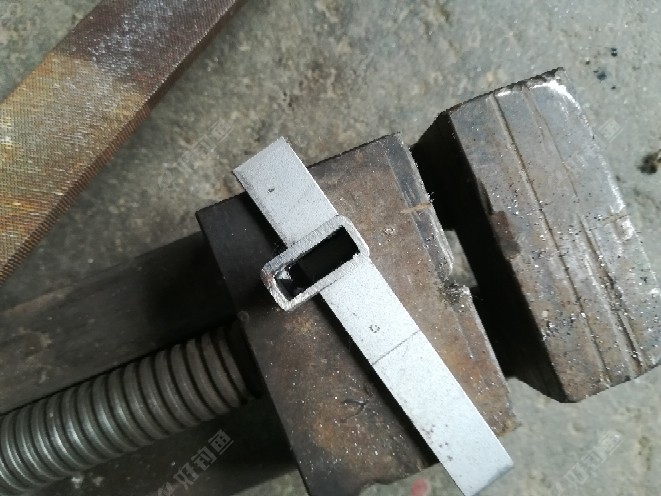

留下1.5cm,

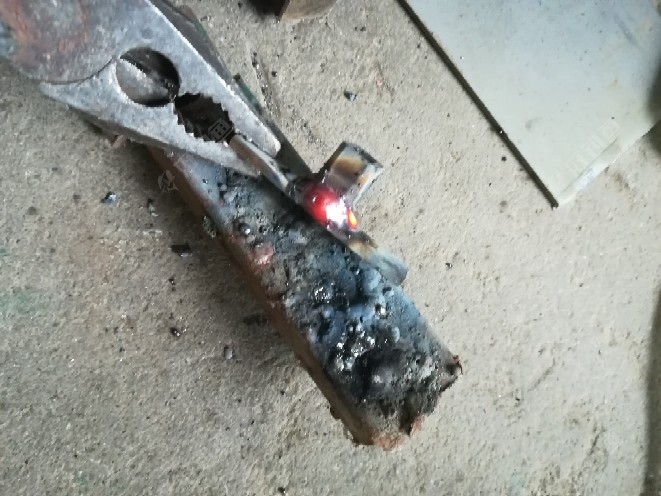

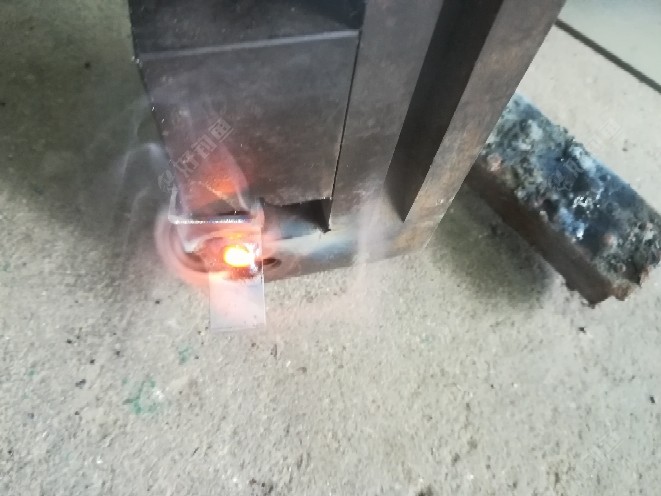

电焊

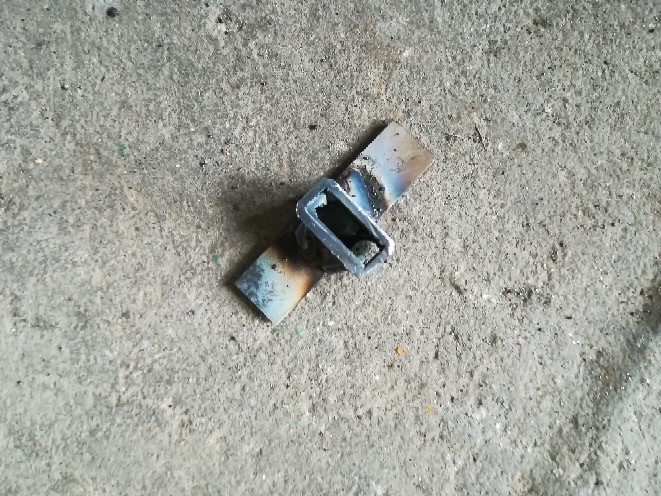

焊接好

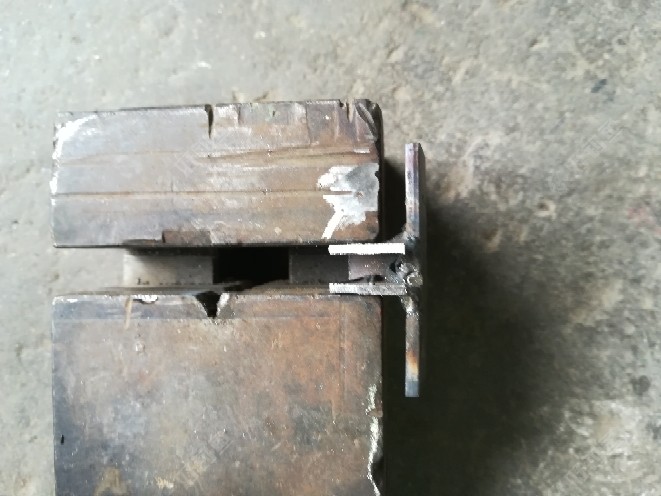

各方向焊接好!

已经焊接好。

切割另外一个10mm。

把准备好的材料,把铁板画1.5cm画线,用10x20的方管的10mm方对准铁板中心,4cm的铁板中间对10mm方管,两头各剩1.5Cm,再用台钳夹好,用电焊机焊接好,每个方向焊接好。把剩下的10mm,切开,

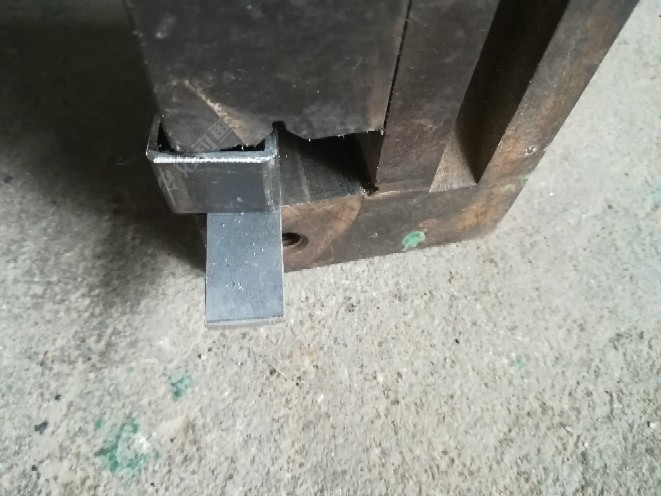

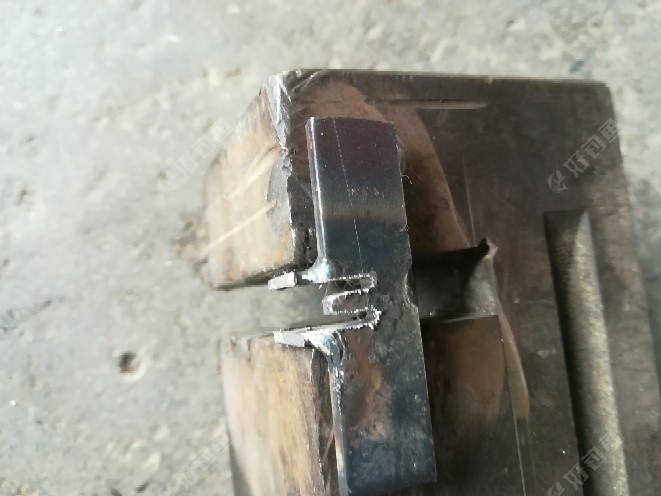

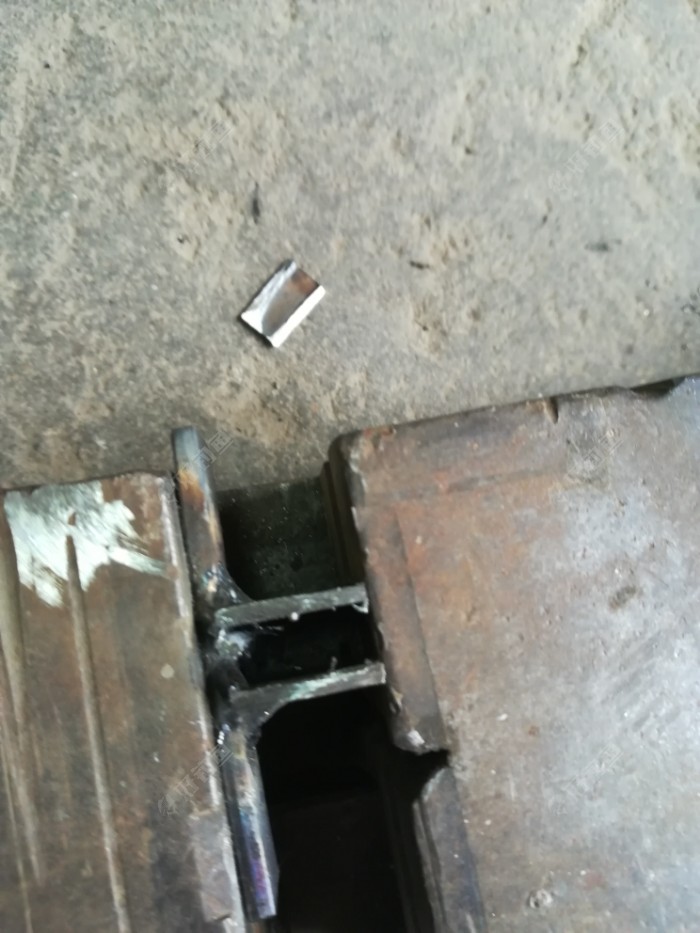

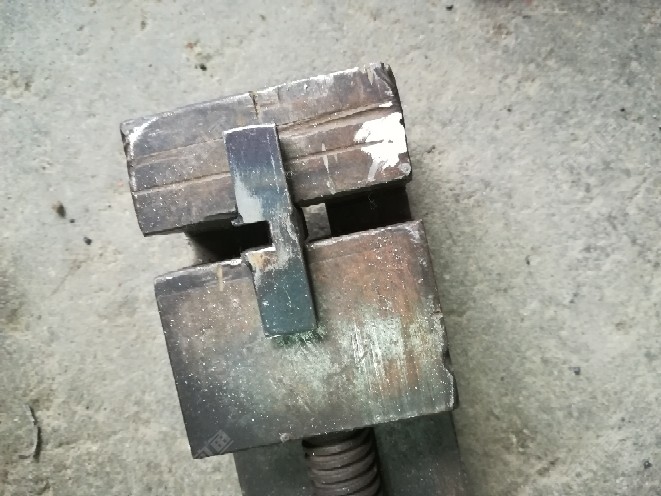

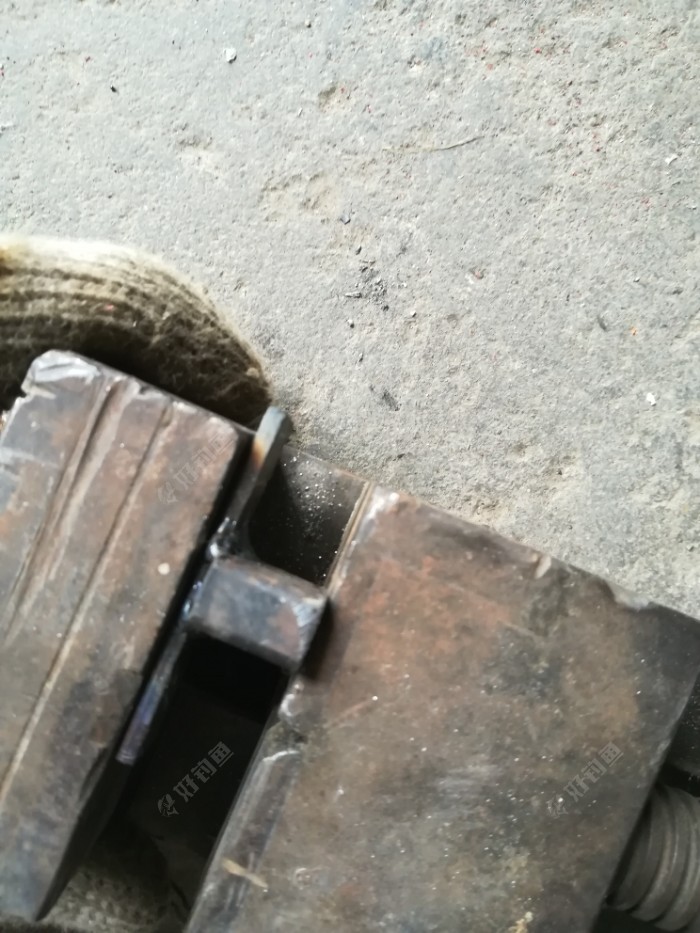

夹紧,切开铁板,

已经切割,

已经切割好。

打磨好

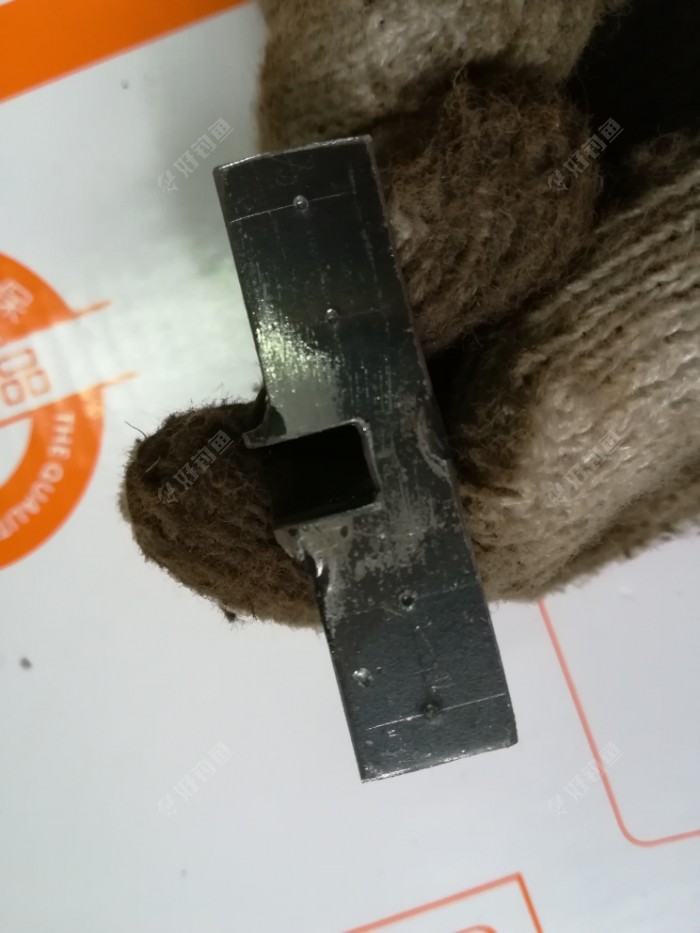

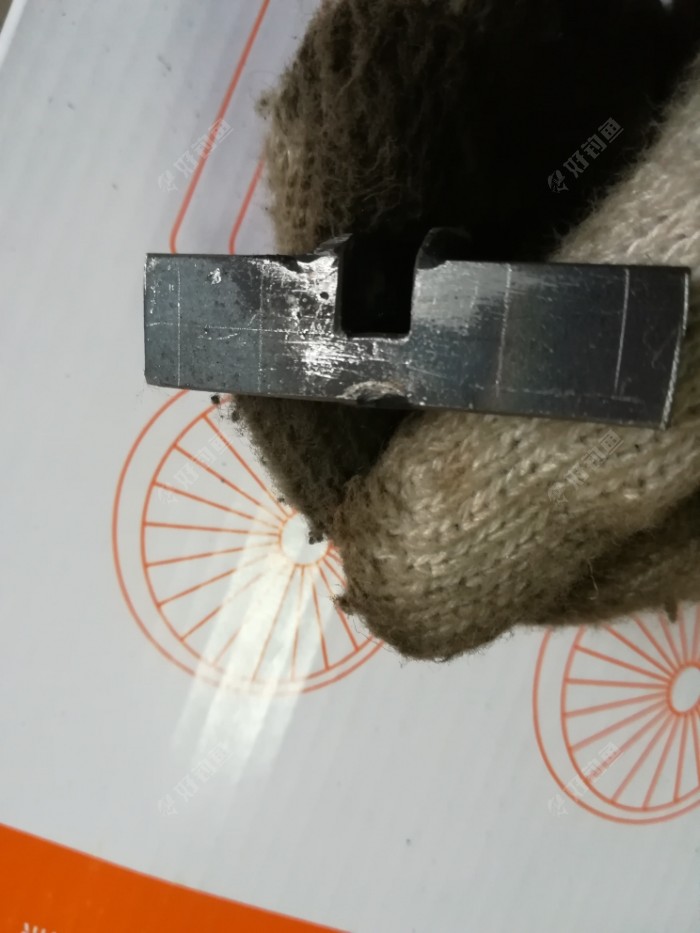

画好记号,

把焊接好的工件夹在台钳上,切去方管的10mm边,再把铁板切割开,方便以后上活动地插,切除后,再用锉刀打磨平,下一步就画线,为固定铝合金圈用!从中间画一条线,再从两头5mm处画一条,再从两边上量上10mm再画上一条,

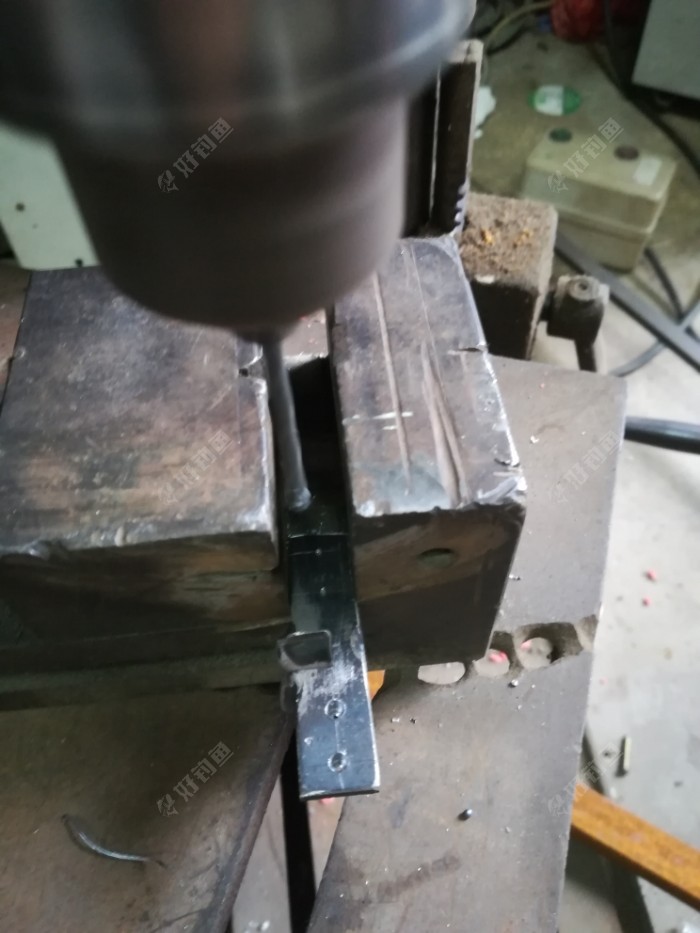

打3.5Mm的孔

攻牙

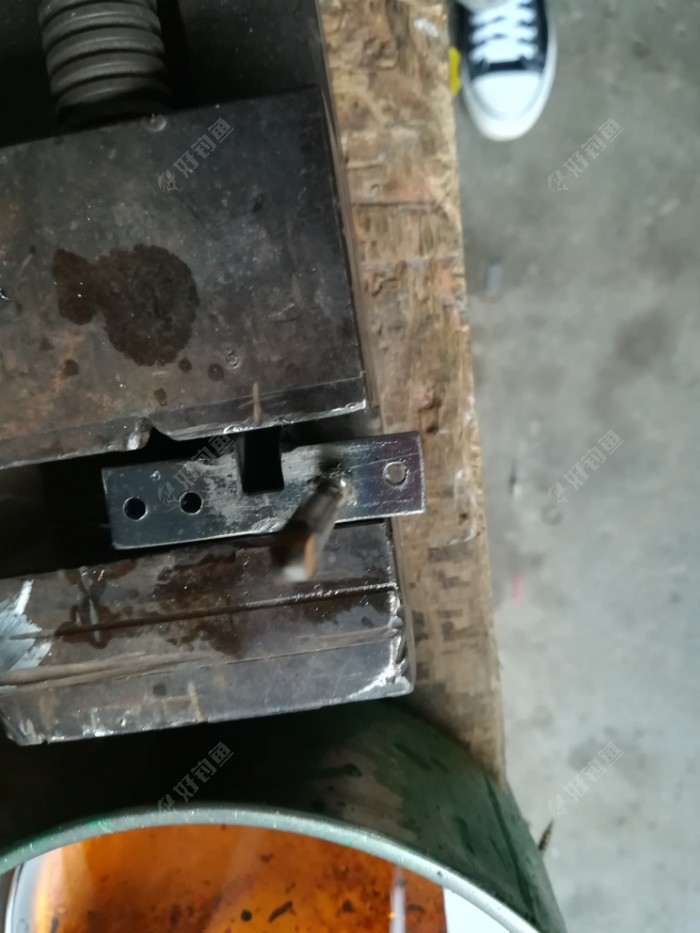

攻牙中

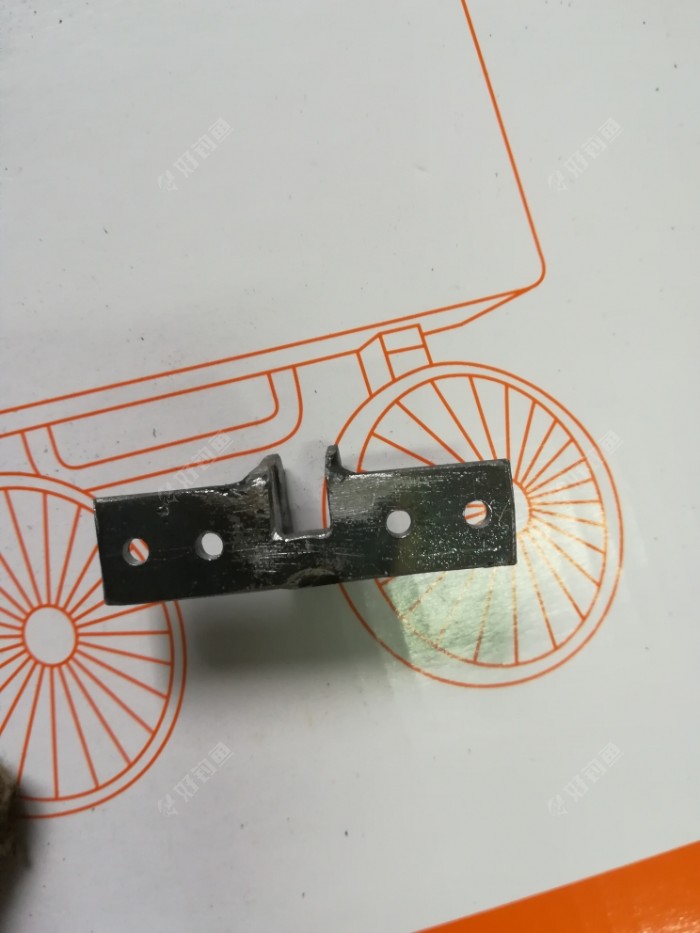

攻好牙

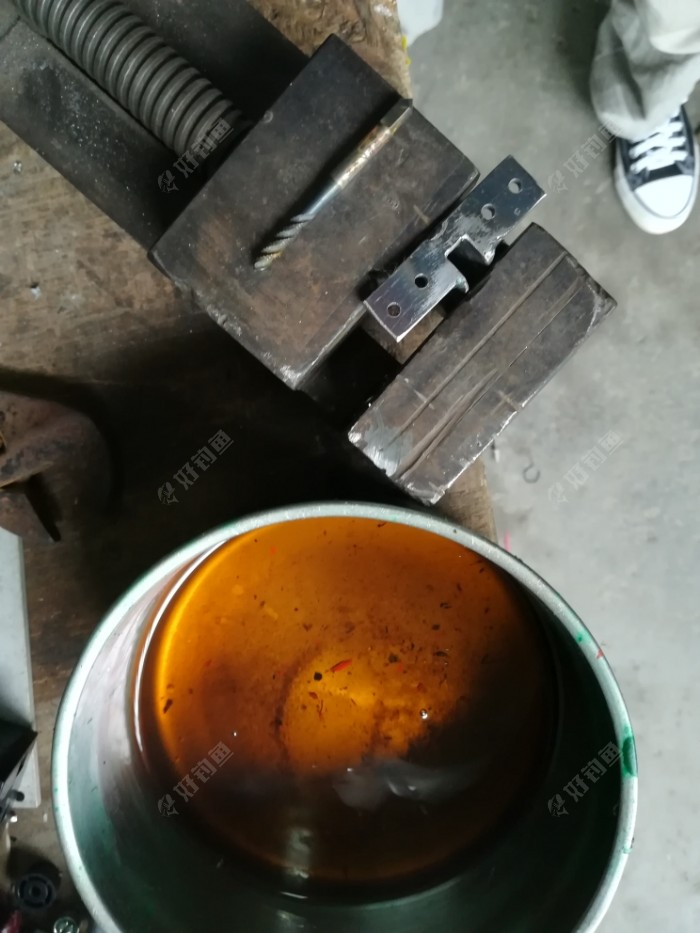

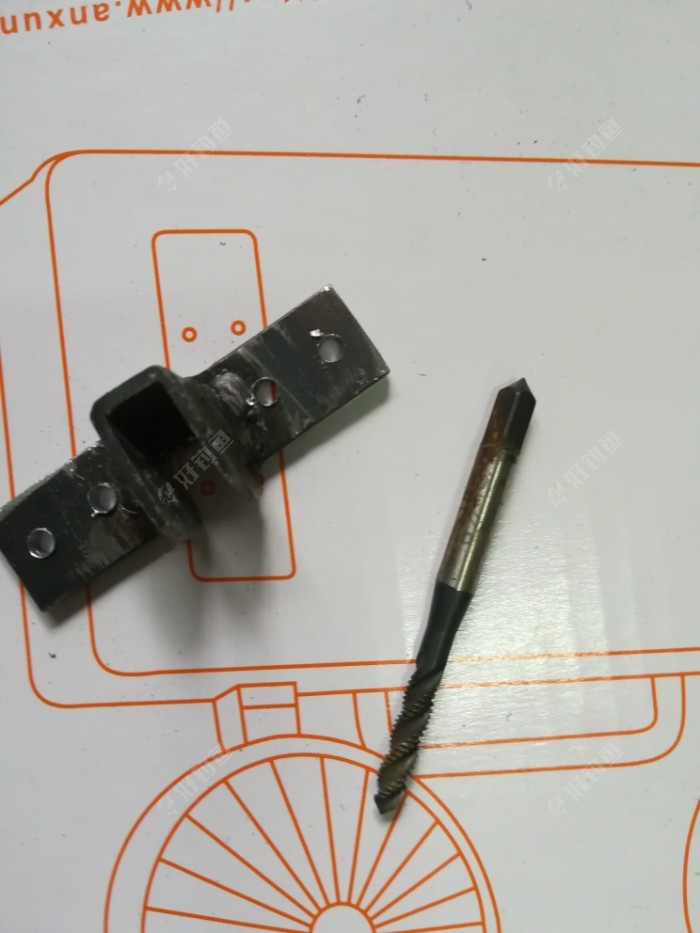

准备攻牙

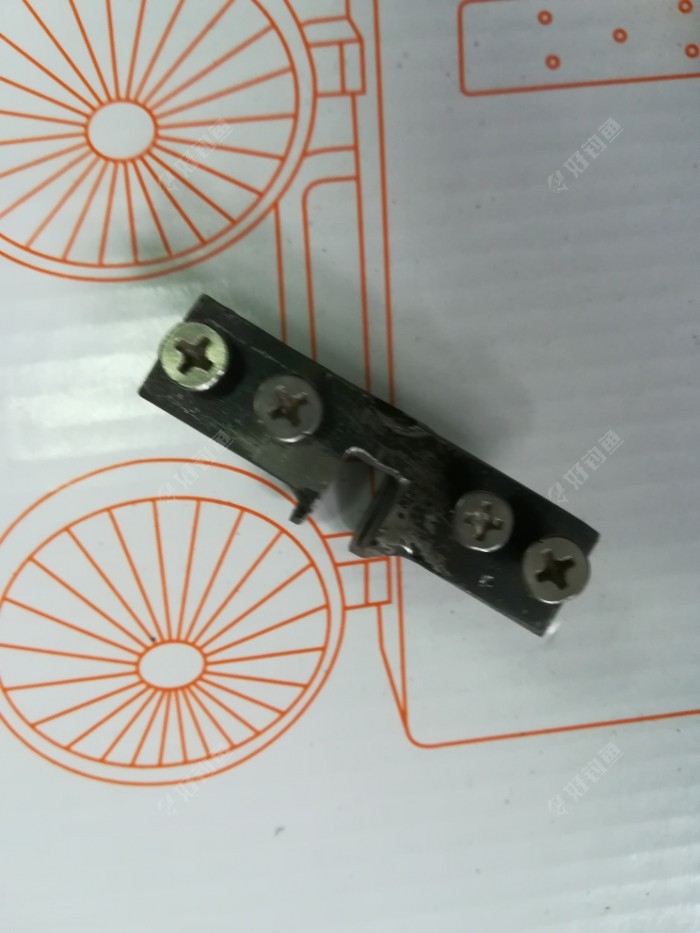

锁上螺丝!

把画好线的工件夹紧在台钳上,用冲子在画好线处十字处打记号,方便钻孔,把台钻上好3.5mm的钻头,直接打好3.5的孔,打孔时尽量别带手套,以防卷伤手!打好孔就准备攻牙,攻牙时先在丝攻上沾油,攻牙时正半圈,反半圈,攻牙时用力不宜过大,以免攻断丝攻,攻好牙,装上备好的M4螺丝,

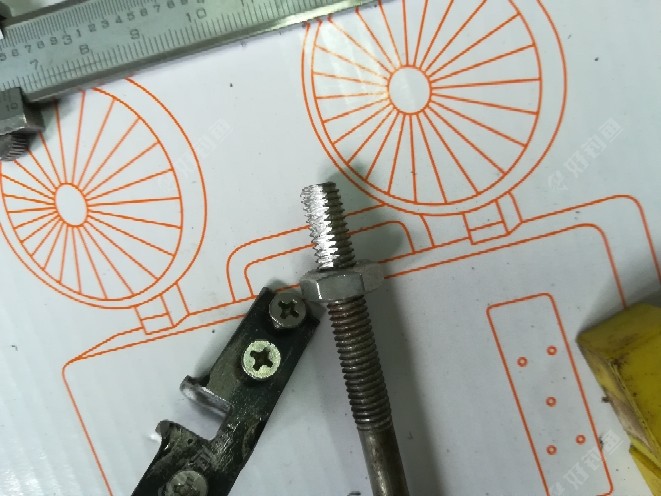

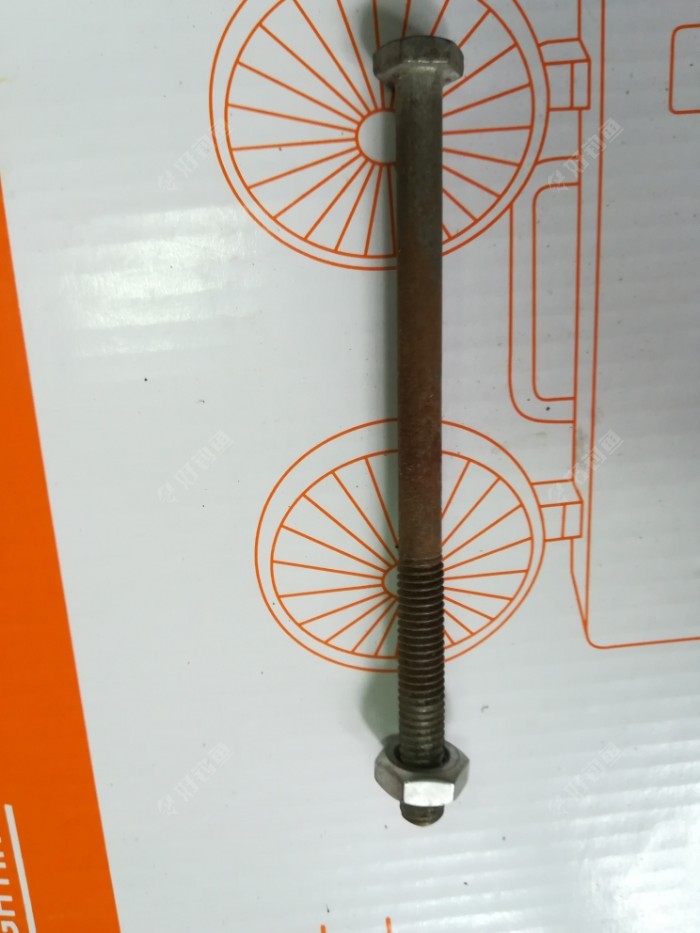

M8x150的螺杆

M8的螺杆打平行

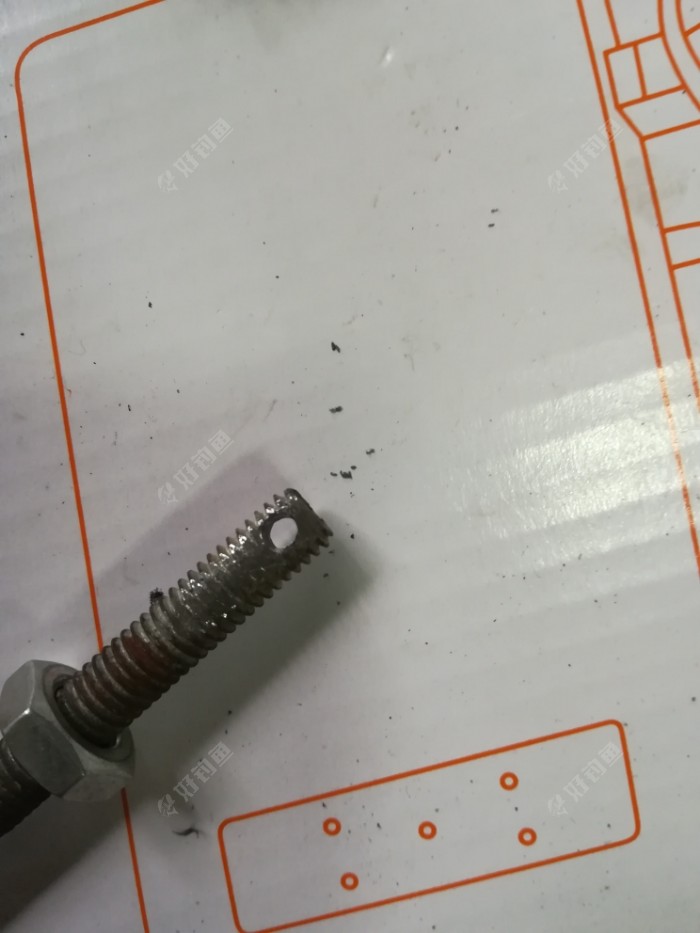

打好孔,有点偏位,

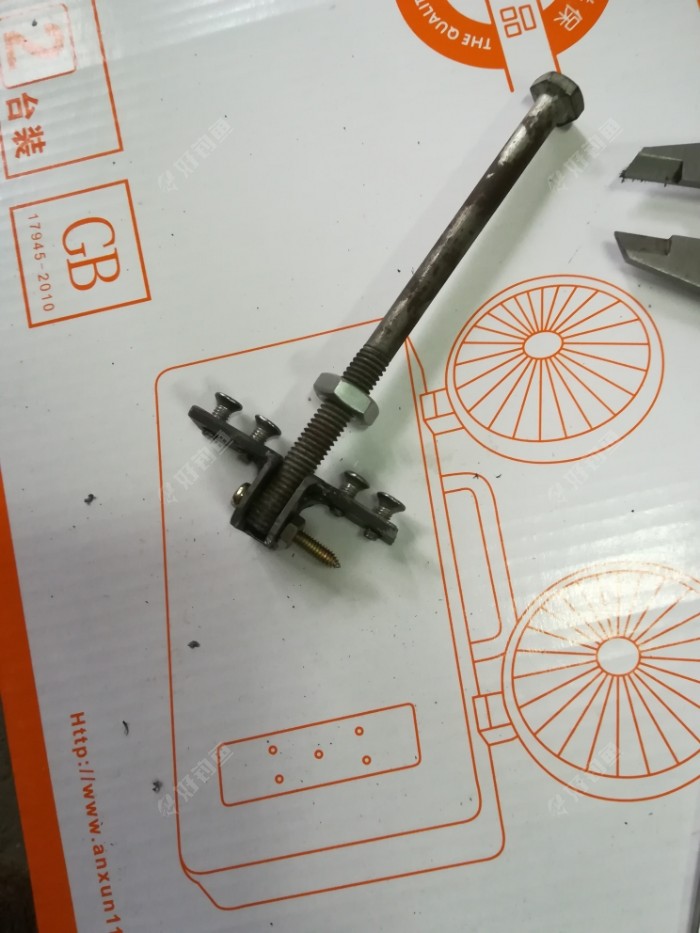

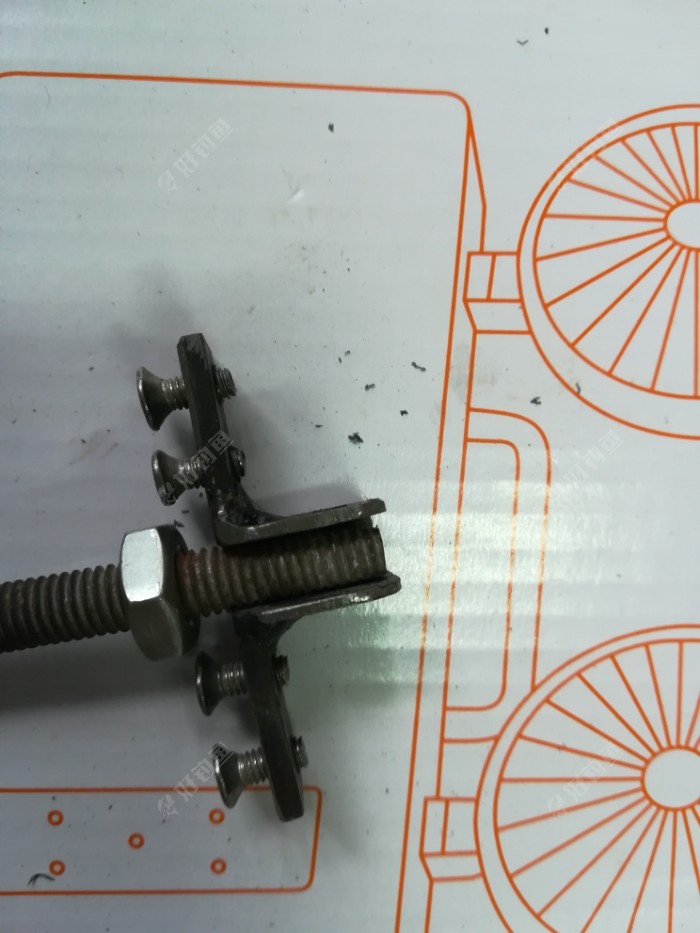

收放自如,

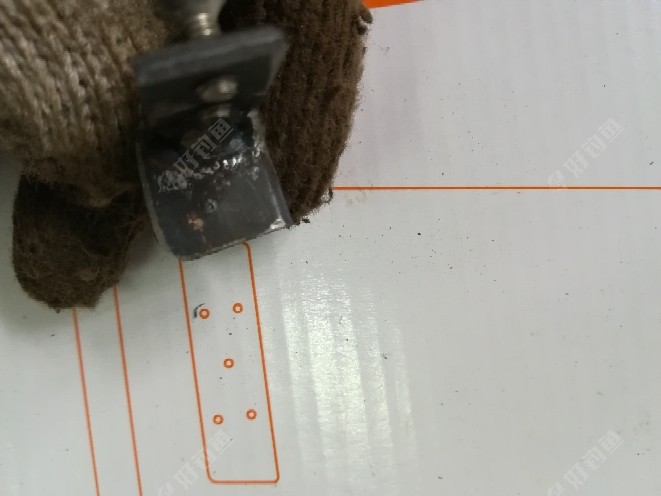

工件上打记号,准备打孔,

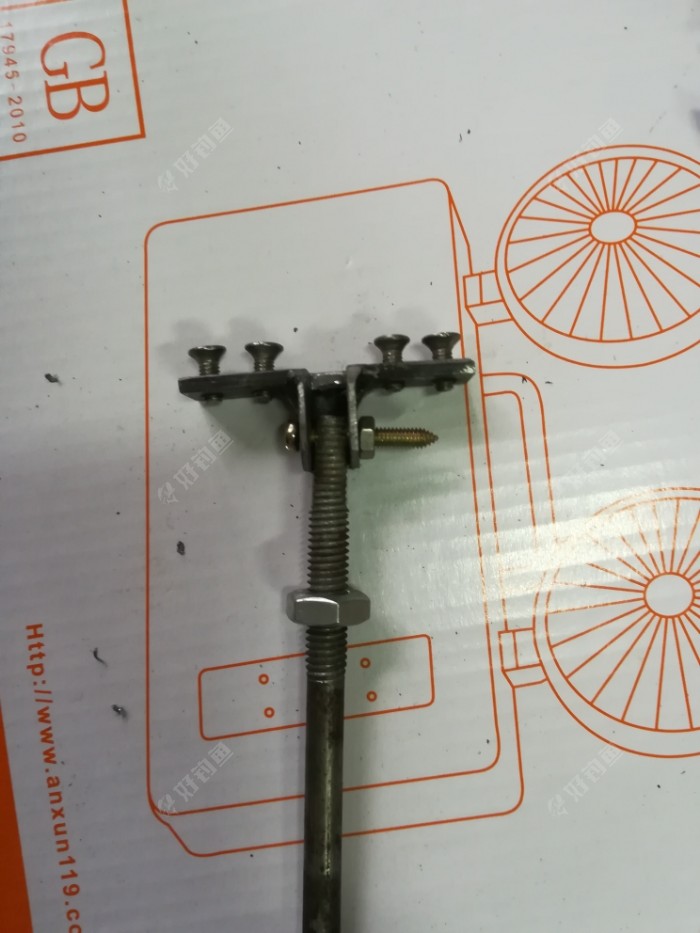

装配好!

收纳方便,

攻好牙,下一步把准备好的M8×150mm的螺杆套上螺母,把前面1.5Cm处打磨平行,从头处量8mm打记号,方便钻孔,钻好4.2mm的孔,在方管的下方也画好记号!打上4.2mm的孔,装上后收放自如,

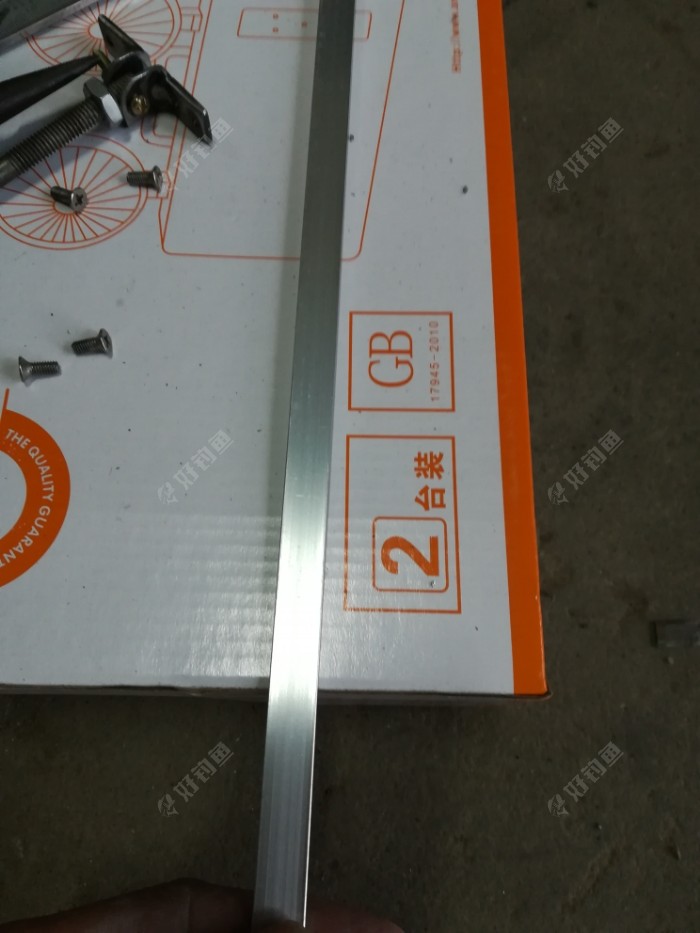

铝合金条

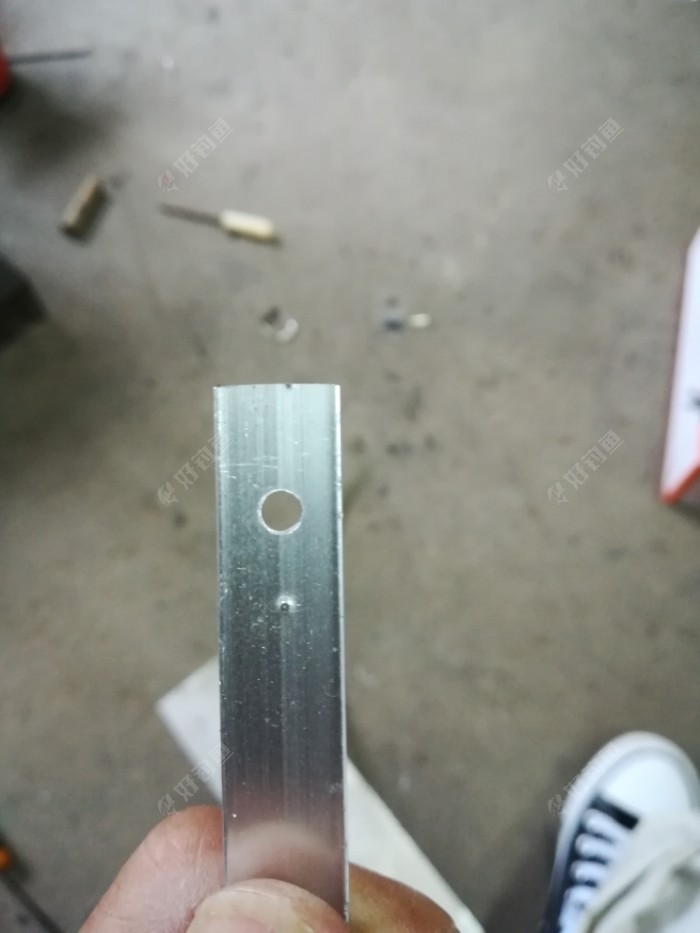

钻好孔

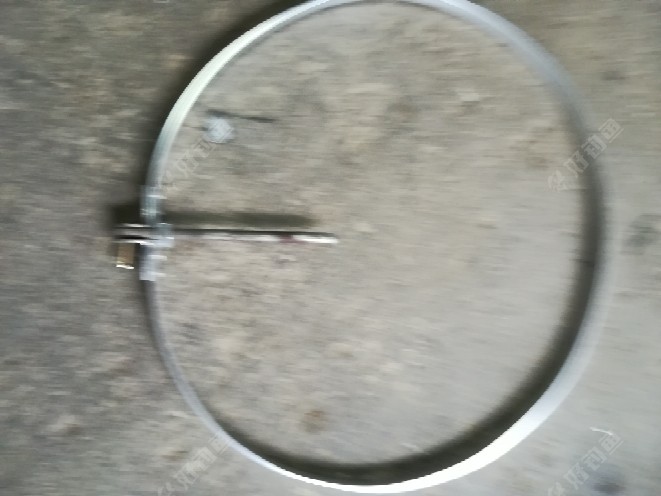

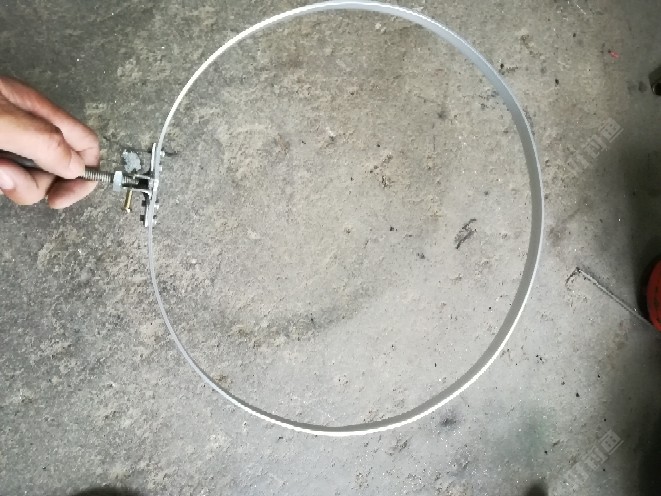

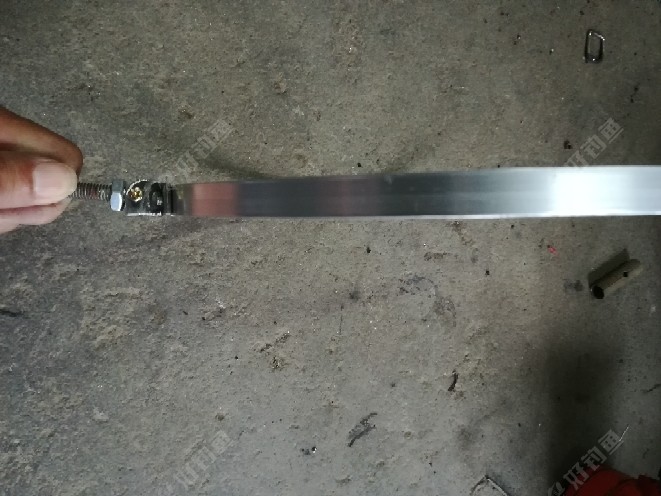

组装好

装上地插

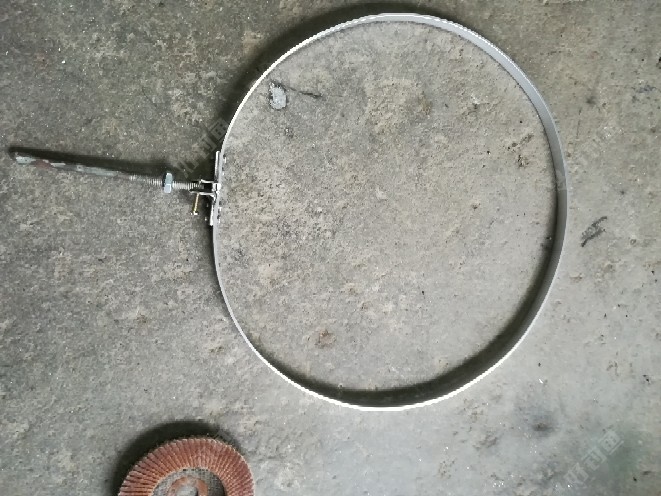

看样子不错的

地插可以收,

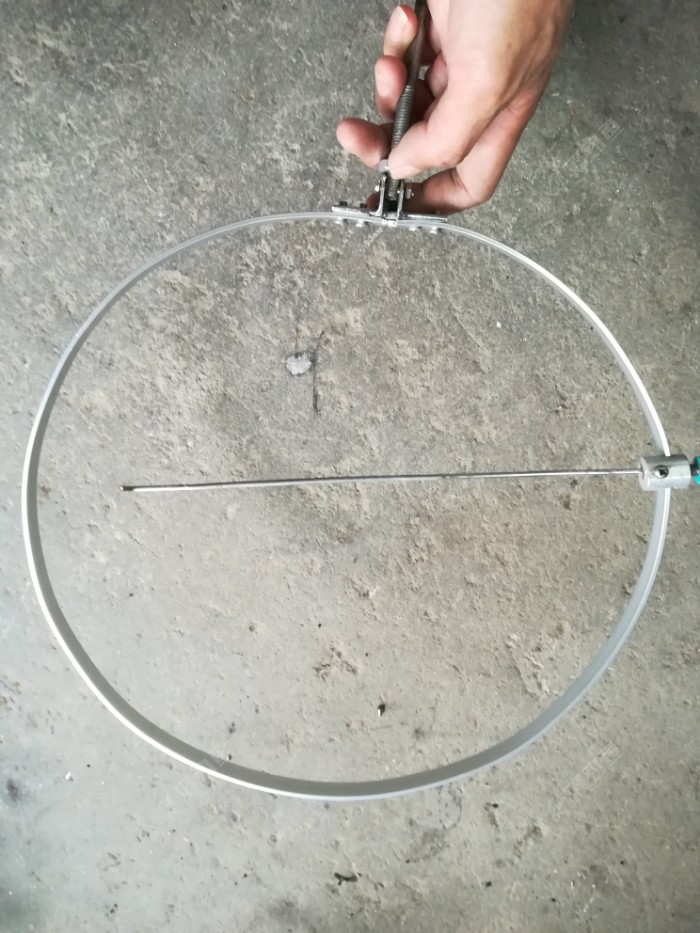

装上以前做的挡针,

把备好的铝条弯成圆型,把铝合金条头对准做好的工件,画好记号,准钻孔,铝合金条钻好孔,把铝合金条轻轻的弯成圆形,再锁上M4的螺丝,调动地插上的M8螺母,可以自由调节地插的角度,再把做好的挡针装上,十分稳定,等喷油后再装上鱼护就可以了带上新装备地钓鱼了!

多谢各位大师的观帖。在有需要改进的地方请大神指点,以便作修改,谢谢大家!
